1. Nyissa meg a .PCB tervért az Altuim szoftverben. Válassza ki a "File -> Fabrication Outputs -> Gerber software" almenüpontot.

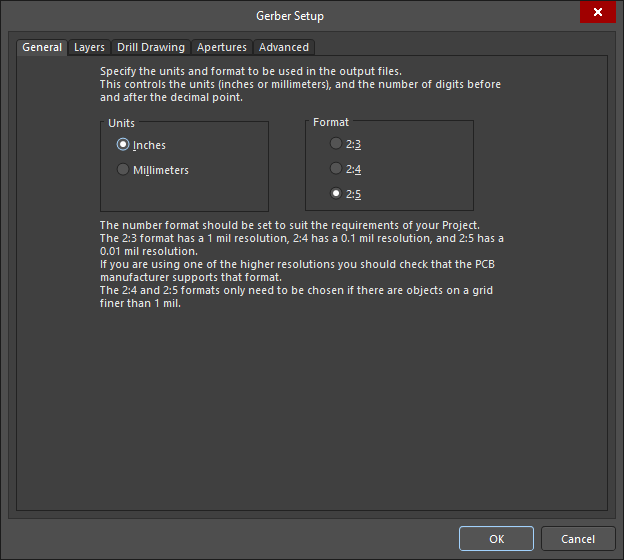

2. A felső címkék közül a megnyíló "General" fülön a beállításokat a képhez hasonlóan végezzük el.

3. A következű fülön, a "Layers" beállításánál pipálja ki az összes dobozt a "Plot" sávban és szedje ki az összes pipát a "Mirror" sávban. (A lenyíló menükben ezeket egy gomb nyomással is megteheti.)

A "Mechanical Layers" menüpontnál úgyszintén szedje ki az össezs pipát a dobozokból.

A beállításokat a kép alapján egyszerűen elvégezheti.

4. A "Drill Drawing" fülön másolja le a beállításokat a képről.

5. Az "Apertures" fül beállításánál pipálja ki a "Embedded apertures (RS274X)".

6. Az "Advanced" fülön konfigurálja az ablakot a képen láthatóhoz hasonlóan. Ha kész van a beállításokkal, nyomja meg az "OK" gombot.

7. A fájlok, amiket a program létrehozott, automatikusan betöltődnek az Altium CAM kezelő ablakába. Itt lehetőség nyílik a terv és a fájlok ellenőrzésére.

Innen a "File -> Export -> Gerber" menüpont alatt tudjuk kiexportálni a fájlokat.

8. A felugró ablakot az ábrához hasonlóan töltse ki, majd nyomjon az "OK" gombra.

Generating NC Drill File

1. Az Altium Designerben menjen a "File -> Fabrication Outputs -> NC Drill Files" almenüponthoz.

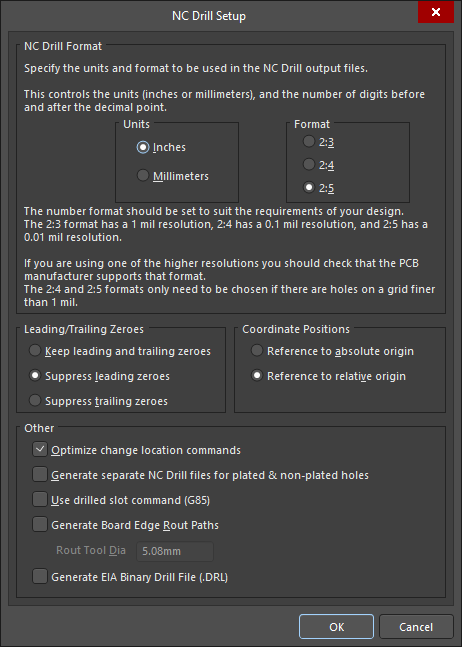

2. A felugró "NC Drill Setup" ablakban a kép alapján konfigurálja a beállításokat, majd nyomjon az "OK" gombra.

3. A fájlok, amiket a program létrehozott, automatikusan betöltődnek az Altium CAM kezelő ablakába. Itt lehetőség nyílik a terv és a fájlok ellenőrzésére.

Innen a "File -> Export -> Gerber" menüpont alatt tudjuk kiexportálni a fájlokat. A felugró ablakban nyomjuk az "OK"-ra.

A kész Gerber fájlok kiterjesztését ellenőrizze a lenti táblázat segítségével. Ezután tömörítse össze egy ZIP fájlba, majd töltse fel a Nyákfutár megrendelő felületére.

A Gerber állományok kiterjesztésének átírása

Kiterjsztések 2 réteg esetén:

RétegKiterjesztés
Top Layerpcbname.GTL
Bottom Layerpcbname.GBL
Soldermask Toppcbname.GTS
Soldermask Bottompcbname.GBS
Silk Toppcbname.GTO
Silk Bottompcbname.GBO
NC Drillpcbname.TXT / XLN
Mechanical Layerpcbname.GKO / GML

Egy réteg esetén csak a "Top" és "Bottom" fájlok szükségesek.

További Gerber fájlok 4 réteg esetén:

RétegKiterjesztés
Inner1 layerpcbname.G2L / G1
Inner2 layerpcbname.G3L / G2

A rétegek növekedésével a belső rétegek száma is növekedik.
